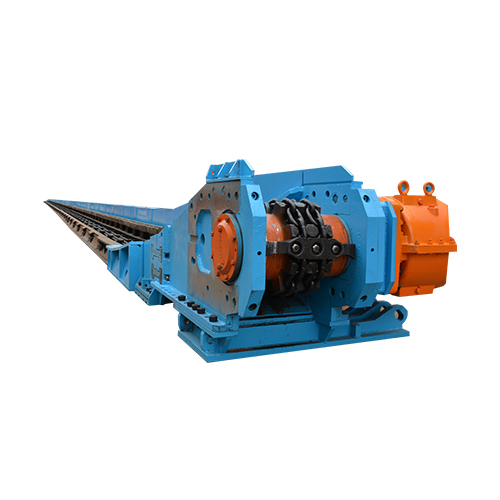

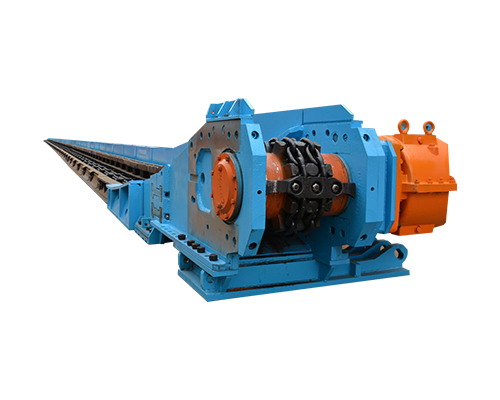

SGZ730刮板輸送機
產品展示 / PRODUCT EXHIBITION
產品用途 / PRODUCT APPLICATION刮板輸送機主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭，也可用于掘進巷道運輸和順槽運輸，配套采煤機時，刮板輸送機中部槽也是采煤機的行走軌道。刮板輸送機是由刮板鏈牽引，在槽內運送散料的輸送機。刮板輸送機又稱：溜子；電溜子；刮板輸送機廣泛應用于冶金、煤礦、礦山、建材、電力、化工、水泥、港口、碼頭、洗煤廠等行業，是用來輸送物料的重要運輸工具。它是由中部槽、鏈條、刮板及牽引系統組成。
適用于不同條件的采煤工作面，能與各型采煤機和液壓支架相配套使用，完成工作面落煤、裝煤、輸煤、推溜、移架的綜合機械化。
刮板輸送機具有性能可靠、運輸力強、傳動平穩、適用性強、可彎曲、易于維護等特點。
型號分類 /MODEL CLASSIFICATION執行標準：MT/T105-2006《刮板輸送機通用技術條件》軋制槽幫和冷壓槽幫的刮板輸送機型號編制方法如下：
鑄造槽幫刮板輸送機型號編制方法如下：
按刮板鏈形式可分為：中單、中雙、邊雙、準邊雙鏈四種形式;
按輸送能力及電機功率可分為：輕型(單電機P<75kw)、中型(單電機75≤p≤160kw)、重型(單電機200≤p≤400kw)及超重型(單電p>400KW);
按應用場所可分為：煤礦井下用輸送機、煤礦井上用輸送機、非煤礦山用輸送機;
按卸載形式可分為：端卸式、側卸式;
按中部槽結構可分為：開底式、封底式;
按驅動電機形式可分為：?jiǎn)嗡匐妱?dòng)機驅動型式、雙速電動機驅動型式。
刮板輸送機裝機功率：5.5kw-320kw，槽寬：280mm-764mm， 輸送量：30-700t/h。
使用環境條件 / ENVIRONMENTAL CONDITIONS● 環境溫度在-10°C～+40°C之間。
● 無破環絕緣的氣體或蒸汽的環境中。
● 有甲烷和空氣混合物、煤塵等爆炸性氣體的環境。
● 海拔高度在2000米以下。
● 無長期連續滴水的地方。
工作原理 / OPERATIONAL PRINCIPLE刮板輸送機的工作原理是將敞開的溜槽作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
技術參數 / TECHNICAL PARAMETERS| 型 號 | 設計長度 | 輸送量(t/h) | 鏈速(m/s) | 裝機功率 | 圓環鏈規格 | 中部槽規格 |
| SGD40/5.5V | 40 | 40 | 0.5 | 5.5 | 板式鏈 | 2000×237×330 |
| SGD280/7.5 | 40 | 30 | 0.63 | 7.5 | 10×40-B | 1200×280×125 |
| SGD280/11 | 60 | 30 | 0.63 | 11 | 10×40-B | 1200×280×125 |
| SGD320/17B | 80 | 40 | 0.59 | 17 | 14×50-B | 1200×320×150 |
| SGD320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
| SGD320/22 | 100 | 40 | 0.59 | 22 | 14×50-B | 1200×320×150 |
| SGD420/22 | 80 | 60 | 0.66 | 22 | 14×50-C | 1200×420×150 |
| SGD420/30 | 100 | 80 | 0.66 | 30 | 18×64-B | 1200×420×150 |
| SGB320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
| SGB420/22 | 80 | 80 | 0.88 | 22 | 14×50-B | 1200×420×150 |
| SGB420/30 | 100 | 80 | 0.88 | 30 | 14×50-B | 1200×420×150 |
| SGB520/30 | 100 | 100 | 0.88 | 30 | 14×50-B | 1200×520×150 |
| SGB420/40X | 100 | 100 | 0.86 | 40 | 18×64-B | 1500×420×180 |
| SGB520/40 | 100 | 120 | 0.86 | 40 | 18×64-B | 1500×520×180 |
| SGB620/40T | 100 | 150 | 0.86 | 40 | 18×64-B | 1500×620×180 |
| SGB620/80T | 160 | 150 | 0.86 | 2×40 | 18×64-C | 1500×620×180 |
| SGB630/150C | 200 | 250 | 0.86 | 2×75 | 18×64-C | 1500×630×190 |
| SGB630/180 | 150 | 400 | 0.92 | 2×90 | 22×86-C | 1500×630×222 |
| SGD630/180 | 150 | 400 | 0.92 | 2×90 | 26×92-C | 1500×630×222 |
| SGD630/220 | 150 | 400 | 1.07 | 2×110 | 26×92-C | 1500×630×222 |
| SGB630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
| SGZ630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
| SGZ630/264 | 200 | 450 | 0.95 | 2×132 | 22×86-C | 1500×630×222 |
| SGZ730/220 | 180 | 500 | 1.0 | 2×110 | 22×86-C | 1500×730×222 |
| SGZ730/264 | 200 | 500 | 1.12 | 2×132 | 22×86-C | 1500×730×222 |
| SGZ730/320 | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×730×275(鑄焊) |
| SGB764/264 | 150 | 600 | 1.12 | 2×132 | 22×86-C | 1500×764×222 |
| SGZ764/264 | 150 | 600 | 0.95 | 2×132 | 26×92-C | 1500×764×222 |
| SGZ764/320D | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×764×300(鑄焊) |
注：可根據用戶要求設計制作刮板輸送機| * 聯系人： | 請?zhí)顚懩恼鎸?shí)姓名 |
