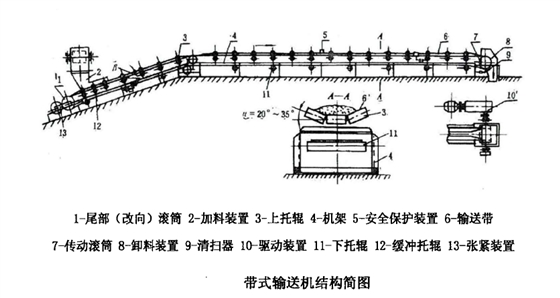

帶式輸送機是由上下托輥支承的作為承載構件和牽引構件的輸送帶，繞過頭、尾滾筒形成閉合環路的輸送機械，它借助于驅動滾筒與輸送帶之間的摩擦來傳遞動力，實現物料輸送。帶式輸送機主要組成如下圖所示。

關于帶式輸送機的結構及工作原理

一、帶式輸送機的類型及適用條件

帶式輸送機按牽引方式不同，可分為滾筒驅動式和鋼絲繩牽引式兩類。一般礦井采區多用滾筒驅動式，大巷中使用較多的也是滾筒驅動式，但也有用鋼絲繩牽引式的，主井帶式運輸一般采用鋼絲繩牽引式。

帶式輸送機既可用于水平運輸，又可用于傾斜運輸。當用于傾斜運輸時其傾角受到一定限制。通常情況下，傾斜向上運輸時的傾角不超過18度，向下運輸時的傾角不超過15度。為減小輸送帶的嚴重磨損，帶式輸送機不宜運送有棱角的貨物。　

二、帶式輸送機的結構及工作原理　

（一）帶式輸送機的組成　

帶式輸送機的組成部分有：機頭部（　包括電動機、傳動裝置、滾筒等）、機身部（包括機架、托輥）、機尾部、膠帶、附屬裝置（包括拉緊裝置、清掃裝置、制動裝置等）等
