拉緊裝置主要用于皮帶輸送機的輸送帶拉緊，保證皮帶輸送機在運行過程中皮帶不松動。常見的幾種拉緊裝置方式有以下幾種：

1）螺旋式拉緊裝置；

2）垂直拉緊裝置；

3）重錘車式拉緊裝置；

4）鋼絲繩絞車拉緊裝置。

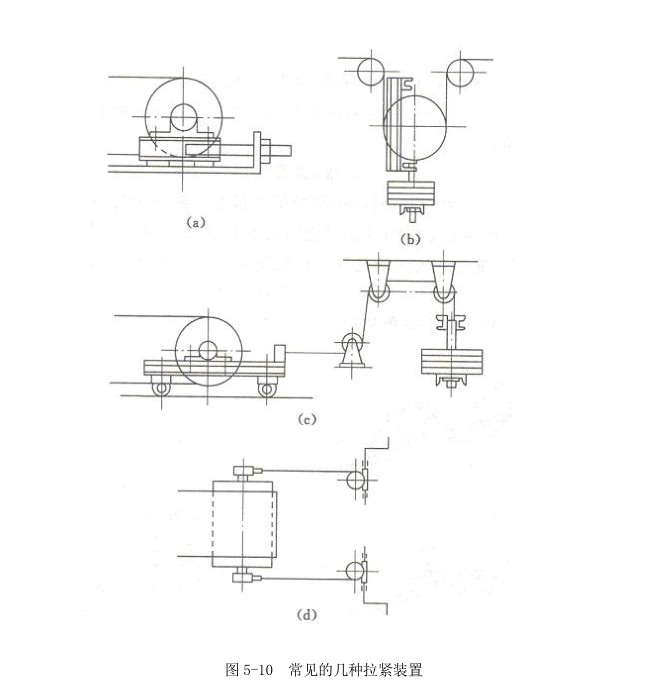

結構形式如下圖所示:

拉緊裝置簡要介紹：

⑴螺旋式拉緊裝置

螺旋式拉緊裝置如圖所示，拉緊滾筒的軸承座安裝在帶有螺母的滑動架上，滑動架可在尾架的導軌上移動。它利用人力旋轉螺桿來調節輸送帶的張力。螺旋式拉緊裝置的結構簡單緊湊，但是拉緊力的大小不易掌握，工作過程中不能保持恒定。一般用于機長小于100m，功率較小的輸送機上，可按機長的1%~1.5%選取拉緊行程。

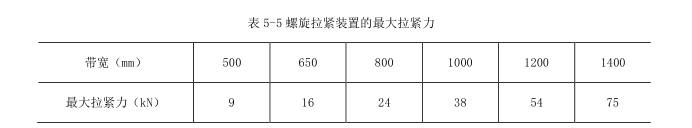

根據DTⅡ系列，其拉緊行程分為 500mm、800mm、1000mm三種，最大拉緊力見表

⑵小車重錘式拉緊裝置

小車重錘式拉緊裝置結構原理如圖所示，其拉緊滾筒固定在小車上，通過重錘的重力牽引小車，從而達到張緊輸送帶的作用。它的結構也較簡單，可保持恒定的拉緊力，其大小決定于重錘的重量。小車重錘式拉緊裝置外形尺寸大、占地多、質量大，適用于長度、功率較大的輸送機，尤其是傾斜輸送機上。

⑶直式拉緊裝置

垂直式拉緊裝置是利用重錘重力，使拉緊滾筒沿垂直導軌移動產生拉緊力。它能保證輸送帶在各種運動狀態下有恒定的牽引力，可以自動補償輸送帶的伸長，適用于長距離固定式帶式輸送機。其缺點是需要有足夠的空間放置拉緊滾筒、重錘和要保證拉緊所需要的行程，因此在空間受限的條件下無法使用。

⑷繩絞筒式拉緊裝置

利用鋼繩纏繞在絞筒上，將輸送帶拉緊。一般絞筒都是經過蝸輪減速器來帶動。
