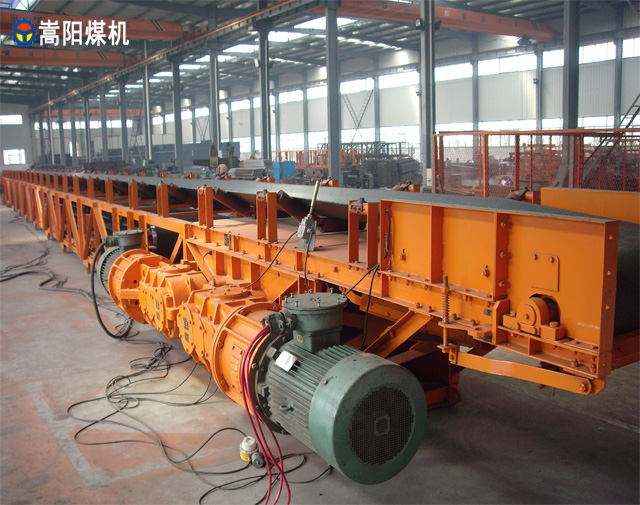

DSJ120/180/2×200可伸縮帶式輸送機，機頭傳動裝置由傳動滾筒、電機、減速機、帶制動輪彈性套聯軸器、液力推桿制動器、傳動機架、卸載機架、頭部清掃器等組成。

2、運輸能力為1800t/h，帶寬1200mm，帶速2.5m/s。儲帶長度100m。

3、設備必須有合法的MA標志、產品合格證和生產許可證等；電氣設備除具有以上證件外還必須具有防爆合格證。

4、選用防爆電機，型號為YB2-355S2-4，功率為2*200kw，電壓為660/1140V，轉速為1470r/min。

5、采用垂直軸、硬齒面進口減速機（FLANDER）；產品型號B3SH11+F,速比i=25；制動器選用型號BYWZ5-400/121。

6、傳動滾筒、卸載滾筒和改向滾筒均采用焊接結構。其中，傳動滾筒采用φ830mm*1400型，菱形鑄膠，進口軸承；機尾滾筒采用Φ630*1400型，進口軸承。

7、卸載機架由卸載滾筒、重錘清掃器、犁式清掃器、卸載架等組成。卸載滾筒為Φ824*1400型，安裝的軸線位置可調節，以調正膠帶在機頭部的跑偏。

8、液力推桿電機電壓為660V。

9、儲帶裝置包括儲帶轉向架、儲帶倉架、改向滾筒、 托輥小車、游動小車等。支撐小車由下托輥、車架和滾輪等組成。支撐小車應基本上等距離的分布在張緊車和儲帶轉向架之間。

10、張緊絞車由車架、車輪、滑輪組和改向滾筒等組成。采用慢速絞車拉緊裝置，通過鋼絲繩滑輪組牽引張緊絞車在軌道上行走，從而達到儲進或放出膠帶的作用。

11、上托輥組為30°槽形鉸接托輥組，托輥為φ133*465mm型，承載托輥組間距1.5m；下托輥采用平托輥φ133*1400mm型，間距3米。

12、機尾由機尾架、滾筒座、緩沖床、清掃器等組成。機尾承載段采用兩節緩沖床，每1.5米一節，共2節。機尾滾筒直徑為Φ630，配有可調整的刮煤板和集泥槽。
